Calibrer correctement un plan PDFest indispensable avant de mesurer une surface, une longueur ou un périmètre. Le calibrage permet d’établir la correspondance entre les dimensions affichées sur le document et les dimensions réelles du bâtiment.
Une erreur de quelques pourcents sur l’échelle peut sembler faible sur une distance, mais elle peut produire un écart beaucoup plus important sur les surfaces calculées. La qualité du calibrage constitue donc l’un des principaux facteurs de fiabilité d’unlogiciel de mesure sur plan PDF.
Dans ce guide, nous allons voircomment calibrer un plan PDF efficacement, quelle référence utiliser, comment contrôler le résultat et quelles erreurs éviter avant de commencer vos métrés.
Qu’est-ce que le calibrage d’un plan PDF ?
Le calibrage consiste à donner au logiciel unedimension réelle de référenceafin qu’il puisse déterminer l’échelle du document.
Par exemple, si une façade indiquée sur le plan mesure réellement10 mètres, vous tracez cette distance sur le document puis vous indiquez au logiciel qu’elle correspond à 10 mètres.
ScalePlan peut alors utiliser cette référence pour convertir les tracés réalisés à l’écran en dimensions réelles.
distance connue sur le terrain → référence sur le plan → calcul de l’échelle → mesures réelles des surfaces et longueurs.
Une fois le document calibré, vous pouvez notammentmesurer une surface sur le plan PDF, relever des longueurs ou calculer des périmètres.
Pourquoi faut-il calibrer un plan avant de mesurer ?
Un plan affiché sur un écran est constitué d’éléments graphiques dont la taille numérique ne permet pas, à elle seule, de connaître les dimensions réelles.
Même lorsqu’un document porte la mention1:50, 1:100 ou 1:200, il ne faut pas nécessairement supposer que le fichier PDF conserve parfaitement cette échelle.
Le document peut avoir été :
- redimensionné lors de son export ;
- assemblé avec d’autres documents ;
- imprimé puis numérisé ;
- recadré ;
- converti depuis un autre format ;
- compressé ou modifié avant sa transmission.
Il est donc généralement plus fiable de calibrer le document à partir d’unedimension réelle connueplutôt que de se fier uniquement à l’échelle écrite sur le cartouche.
Quelle référence choisir pour calibrer un plan ?
La qualité de la référence choisie influence directement la précision des mesures. Toutes les cotes présentes sur un plan ne se valent donc pas.
Privilégier une cote clairement indiquée
L’idéal est d’utiliser une dimension directement indiquée sur le plan par l’architecte ou le dessinateur : longueur d’une façade, largeur d’un local, distance entre deux murs ou dimension d’un ouvrage.
Utiliser une distance suffisamment longue
À précision de placement identique, une petite erreur de quelques pixels aura proportionnellement moins d’impact sur une référence de 10 mètres que sur une référence de 50 centimètres.
Choisir des points faciles à identifier
Les deux extrémités utilisées doivent être visibles sans ambiguïté. Évitez les zones floues, les traits superposés ou les repères difficiles à distinguer.
Vérifier l’unité utilisée
Avant de valider le calibrage, contrôlez si la valeur de référence est exprimée en mètres, centimètres ou millimètres.
Comment calibrer un plan PDF avec ScalePlan ?
Le calibrage peut être réalisé en quelques étapes directement depuis le plan.
Importer le plan
Créez votre projet puis importez le plan PDF ou l’image que vous souhaitez mesurer.
Repérer une cote fiable
Identifiez sur le document une longueur dont vous connaissez précisément la valeur réelle.
Activer l’outil de calibrage

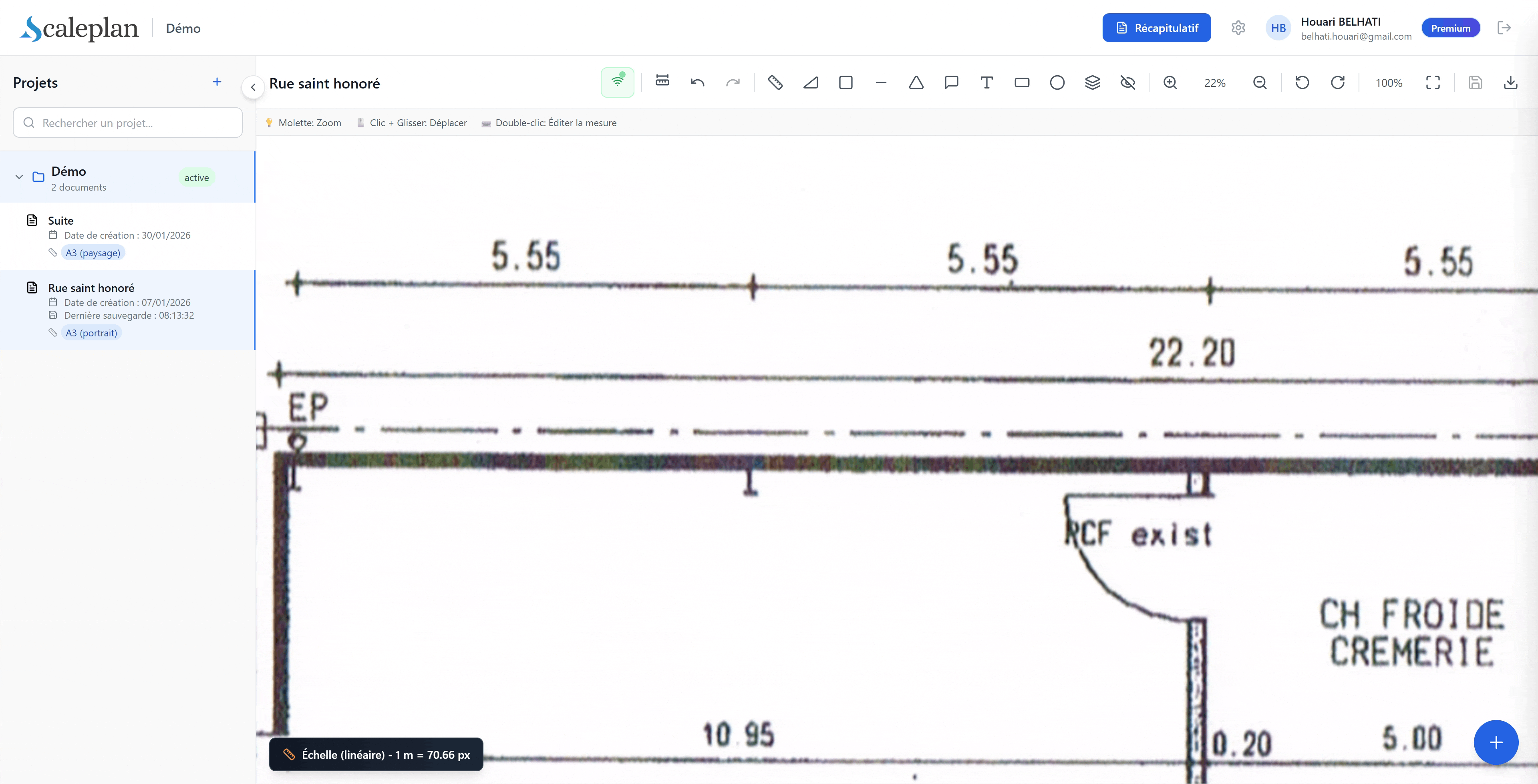

Sélectionnez la fonction de calibration puis zoomez sur la zone contenant votre cote de référence.
Tracer la distance connue
Positionnez précisément le premier point puis le second point aux deux extrémités de la distance choisie.
Saisir la valeur réelle
Indiquez la distance réelle correspondant à votre tracé, par exemple 8,50 mètres.
Valider le calibrage
ScalePlan calcule l’échelle nécessaire pour convertir les prochains tracés en dimensions réelles.
Comment vérifier que le calibrage est correct ?
Une fois la première calibration réalisée, ne commencez pas immédiatement toutes vos mesures.
La meilleure pratique consiste à effectuer uncontrôle sur une deuxième cote connue.
- Calibrez le document avec une première cote.
- Repérez une deuxième dimension connue située ailleurs sur le plan.
- Mesurez cette distance avec l’outil de mesure.
- Comparez le résultat obtenu à la valeur inscrite sur le document.
Si les deux valeurs correspondent avec une tolérance adaptée à votre usage, vous disposez d’un contrôle supplémentaire sur votre calibrage.

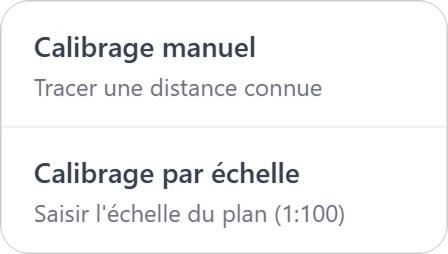

Calibration linéaire ou calibration par surface : quelle méthode choisir ?
Selon les informations disponibles sur votre document, plusieurs références peuvent être utilisées pour déterminer son échelle.
| Méthode | Référence disponible | Exemple | Quand l’utiliser ? |
|---|---|---|---|
| Calibration linéaire | Distance connue | Façade de 10 m | Méthode à privilégier lorsqu’une cote fiable est disponible |
| Calibration surfacique | Surface connue | Local de 25 m² | Lorsque seule une surface fiable est connue |
| Échelle indiquée | Rapport d’échelle | 1:100 | À utiliser avec prudence si l’intégrité du PDF est garantie |
ScalePlan permet notamment d’effectuer une calibration à partir d’unedistance connueou d’unesurface connue.
Comment calibrer un plan à partir d’une surface connue ?
Il arrive qu’aucune cote exploitable ne soit disponible alors que la surface réelle d’une pièce ou d’une zone est connue.
Dans ce cas, une calibration surfacique peut servir de référence.
Le principe est le suivant :
- sélectionnez une zone dont la surface réelle est connue ;
- tracez précisément le contour correspondant sur le plan ;
- indiquez sa surface réelle ;
- ScalePlan détermine l’échelle correspondant à cette référence.
Cette méthode peut être utile pour des documents anciens ou des dossiers pour lesquels une surface certifiée est disponible mais aucune cote linéaire facilement exploitable.
Les erreurs les plus fréquentes lors du calibrage d’un plan
Utiliser une cote trop courte
Une petite erreur de placement représente une proportion plus importante sur une courte distance.
Calibrer sans zoomer
Des points placés quelques pixels trop tôt ou trop tard peuvent affecter l’ensemble des résultats.
Se fier uniquement au 1:100
Le fichier peut avoir été redimensionné depuis sa création. Une cote réelle constitue généralement un meilleur contrôle.
Confondre les unités
Une valeur saisie en mètres alors que la référence est en centimètres produit une échelle totalement incorrecte.
Ne pas effectuer de contrôle
Mesurer une deuxième cote connue permet de détecter rapidement une mauvaise calibration.
Utiliser un plan déformé
Les photographies prises en biais et certains scans déformés peuvent produire des écarts variables selon la position sur le document.
Pourquoi une petite erreur de calibration affecte fortement les surfaces ?
Une erreur d’échelle affecte les longueurs, mais son impact est amplifié lorsqu’on calcule une surface.
Supposons par exemple qu’une pièce réelle mesure 10 m × 10 m, soit une surface de 100 m².
Si l’échelle utilisée produit une erreur de 2 % sur chacune des dimensions, le logiciel interprétera approximativement la pièce comme mesurant 10,2 m × 10,2 m, soit environ 104,04 m².
Plan PDF, scan ou photographie : quelles différences pour le calibrage ?
| Type de document | Fiabilité potentielle | Point de vigilance |
|---|---|---|
| PDF vectoriel | Très bonne | Vérifier qu’il n’a pas été redimensionné |
| Plan scanné | Bonne à variable | Contrôler les éventuelles déformations du scan |
| Image JPG / PNG | Variable | Vérifier la résolution et l’absence de déformation |
| Photographie d’un plan | Faible à variable | La perspective peut fausser les dimensions |
Dans tous les cas, la meilleure approche consiste à calibrer puis à contrôler plusieurs distances connues réparties sur le document.
Faut-il recalibrer chaque page d’un document PDF ?
Oui, lorsque les pages utilisent des échelles différentes.
Un dossier architectural peut par exemple contenir :
- un plan de masse au 1:500 ;
- un plan d’étage au 1:100 ;
- un détail constructif au 1:20 ;
- une façade au 1:200.
Il ne faut donc pas supposer qu’un même calibrage est applicable à toutes les pages d’un dossier.
Les bonnes pratiques pour obtenir des mesures précises
- utiliser la plus longue cote fiable disponible ;
- zoomer fortement au moment de positionner les points de calibration ;
- utiliser des repères clairement visibles ;
- vérifier soigneusement l’unité saisie ;
- contrôler une deuxième cote après calibration ;
- éviter les documents photographiés en perspective ;
- calibrer séparément les pages utilisant des échelles différentes ;
- définir une convention de mesure cohérente pour les murs ;
- contrôler les mesures qui semblent incohérentes ;
- conserver les tracés visibles pour faciliter les vérifications.
Que faire une fois le plan correctement calibré ?
Une fois l’échelle définie et contrôlée, le document devient exploitable pour réaliser différents types de métrés.
Avec ScalePlan, vous pouvez notamment :
- mesurer des surfaces ;
- calculer des longueurs et des périmètres ;
- mesurer des façades et vitrines ;
- créer des surfaces pondérées ;
- compter des équipements sur le plan ;
- annoter vos documents ;
- organiser vos mesures par catégorie et couleur ;
- exporter vos résultats en PDF ou Excel.
Pour découvrir le processus complet, consultez notre guidecomment mesurer un plan PDF étape par étape.
Calibration et précision : jusqu’où peut-on se fier aux mesures sur plan ?
Une calibration précise permet d’obtenir des résultats fiables pour de nombreux usages : études préliminaires, avant-métrés, chiffrages, analyses immobilières, surfaces commerciales ou préparation de travaux.
La précision finale reste toutefois dépendante de plusieurs facteurs : qualité du document source, précision de la référence, résolution, positionnement des points et conformité du plan à l’état réel du bâtiment.
Pour une mission nécessitant une valeur contractuelle, réglementaire ou une certification de surface, une mesure sur plan ne remplace pas nécessairement un relevé sur site réalisé par un professionnel qualifié.
Calibrez votre propre plan avec ScalePlan
Importez votre plan PDF, choisissez une cote connue, définissez son échelle puis commencez immédiatement à mesurer vos surfaces et vos longueurs directement depuis votre navigateur.
Questions fréquentes sur le calibrage d’un plan PDF
Comment calibrer un plan PDF ?
Repérez une distance réelle connue sur le document, tracez précisément cette distance avec l’outil de calibrage puis indiquez sa valeur réelle. Le logiciel peut alors déterminer l’échelle nécessaire pour les prochaines mesures.
Quelle cote utiliser pour calibrer un plan ?
Privilégiez une cote fiable, clairement visible et aussi longue que possible. Une grande distance limite proportionnellement l’impact d’une petite erreur de positionnement.
Peut-on calibrer un plan au 1:100 ?
Oui, mais l’indication 1:100 ne garantit pas toujours que le PDF conserve ses dimensions d’origine. Lorsque c’est possible, il est préférable de contrôler l’échelle à partir d’une cote réelle inscrite sur le document.
Comment vérifier une calibration ?
Après avoir calibré le document avec une première cote, mesurez une deuxième dimension connue. La valeur obtenue doit être cohérente avec celle indiquée sur le plan.
Peut-on calibrer un plan sans connaître une longueur ?
Oui, si vous disposez d’une autre référence exploitable, par exemple la surface réelle connue d’une pièce ou d’une zone.
Pourquoi mes mesures sont-elles incorrectes après calibration ?
Plusieurs causes sont possibles : mauvaise valeur de référence, unité incorrecte, points mal positionnés, document redimensionné ou plan déformé. Contrôlez toujours une deuxième cote connue avant de poursuivre votre métrage.
Faut-il recalibrer chaque page d’un PDF ?
Oui lorsque les pages utilisent des échelles différentes. Un dossier peut contenir simultanément des plans au 1:50, 1:100, 1:200 ou 1:500.
